для работы на природном газе низкого давления/мазуте, дизельном топливе
производительностью 4,0 т/ч
Котёл ДСЕ-4,0-14ГМ (Е-4,0-1,4ГМ) — паровой вертикально-водотрубный, основными составными частями которого являются верхний и нижний барабаны, конвективный пучок и топка с горелкой, образованная экранированными стенками.
Технические характеристики

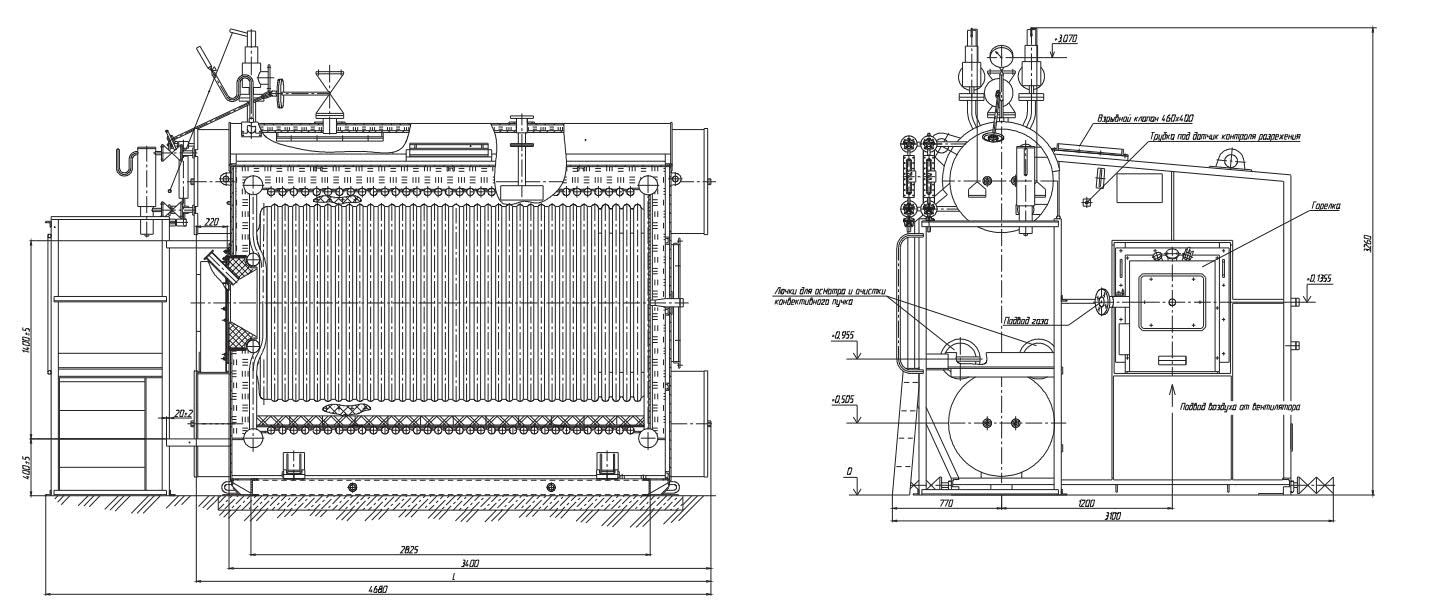

| №п/п | Наименование показателя | Значение |
|---|---|---|
| 1 | Номер чертежа компоновки | |
| 2 | Тип котла | Паровой |
| 3 | Вид расчетного топлива | 1 — Газ; 2 — Жидкое топливо |
| 4 | Паропроизводительность, т/ч | 4 |
| 5 | Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3(13,0) |
| 6 | Температура пара на выходе, °С | насыщ. 194 |
| 7 | Температура питательной воды, °С | 50 |
| 8 | Расчетный КПД (топливо №1), % | 91 |
| 9 | Расчетный КПД (топливо №2), % | 90 |
| 10 | Расход расчетного топлива (топливо №1) , кг/ч (м3/ч — для газа и жидкого топлива) | 276 |
| 11 | Расход расчетного топлива (топливо №2), кг/ч (м3/ч — для газа и жидкого топлива) | 256 |
| 14 | Габариты транспортабельного блока, LxBxH, мм | 3620x2800x2795 |
| 15 | Габариты компоновки, LxBxH, мм | 4680x3100x3260 |
| 16 | Масса котла без топки (транспортабельного блока котла), кг | 6606 |
| 17 | Масса котла без топки (в объеме заводской поставки), кг | 7017 |
| 18 | Вид поставки | В сборе |
| 19 | Базовая комплектация в сборе | Блок котла в обшивке и изоляции |
Устройство и принцип работы котла ДСЕ-4,0-14ГМ (Е-4,0-1,4ГМ)

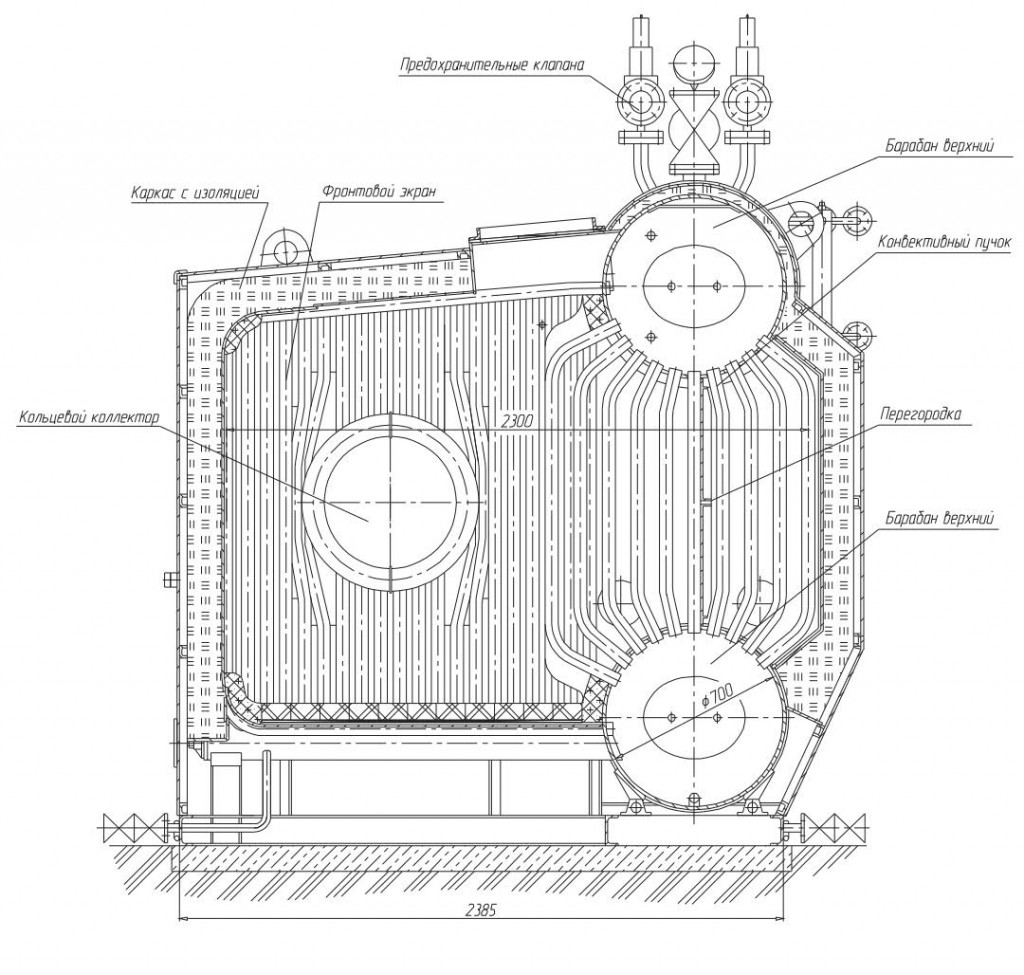

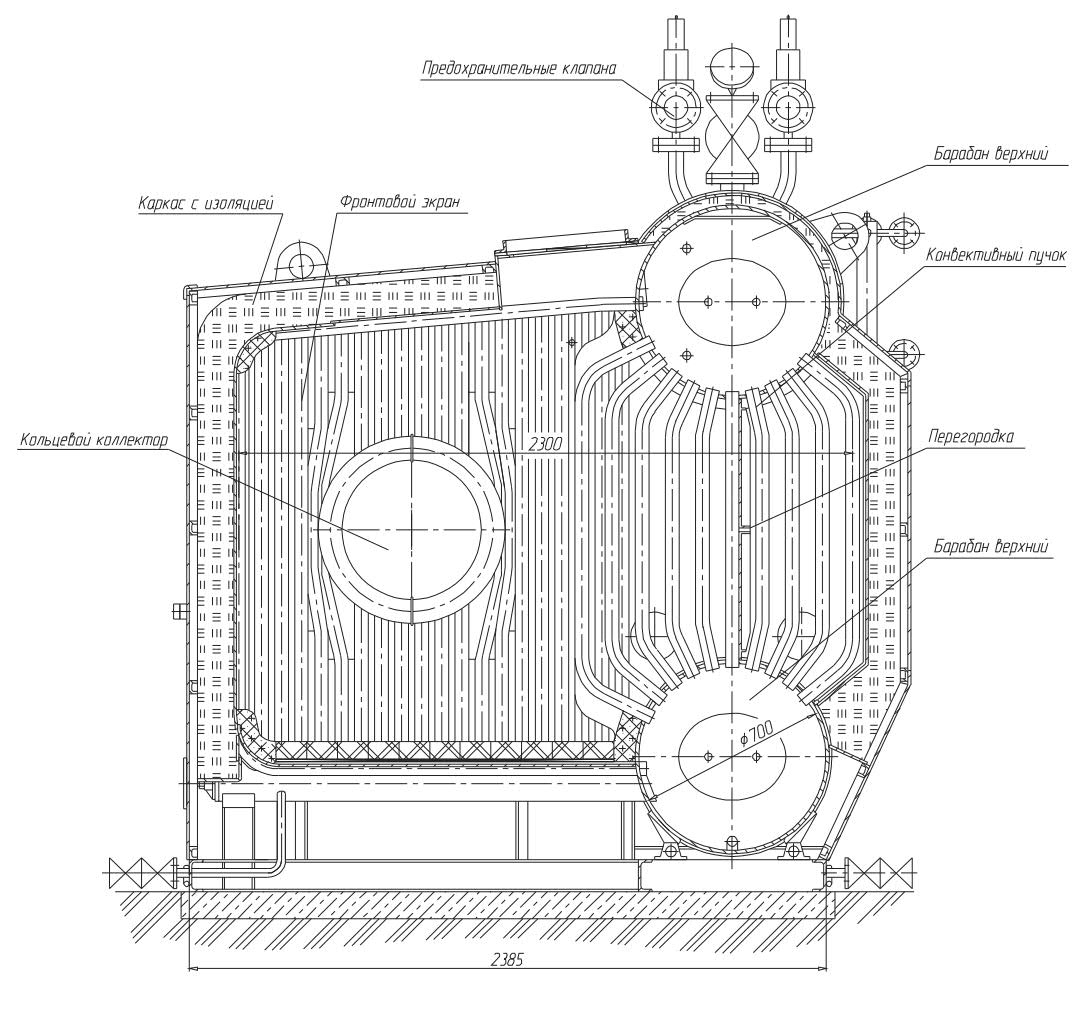

Компоновка поверхностей нагрева котла ДСЕ-4,0-14ГМ (Е-4,0-1,4ГМ), т.е. взаимное расположение топки и конвективного пучка, представляют собой D-образную конструкцию, в правой части которой находится топочное пространство с радиационными поверхностями нагрева, а в левой части – пучок вертикальных конвективных труб.
Левый боковой экран топки котла ДСЕ-4,0-14ГМ (Е-4,0-1,4ГМ) выполнен газоплотным и отделяет топочное пространство от конвективного пучка. В конце топки, посредством кирпичной перегородки и разводки труб, для лучшего охлаждения топочных газов, выполнена осадительно-дожигательная камера. Топочные газы, проходя через осадительно-дожигательную камеру, попадают в конвективный пучок. В конвективном пучке имеется продольная, относительно барабанов, перегородка, которая делит пучок на 2 части.
В конце 2-й части конвективного пучка котла ДСЕ-4,0-14ГМ (Е-4,0-1,4ГМ) расположено газовое окно для отвода дымовых газов.
В днищах барабанов размещены лазы, которые обеспечивают свободный доступ внутрь при профилактическом обслуживании труб поверхностей нагрева и проведении внутренних осмотров.
На фронтовой стенке котла ДСЕ-4,0-14ГМ (Е-4,0-1,4ГМ) размещена панель, к которой крепится горелка.
Для управления работой котла ДСЕ-4,0-14ГМ (Е-4,0-1,4ГМ), обеспечения расчетных режимов и безопасных условий эксплуатации котёл оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и приборами безопасности.
Котёл ДСЕ-4,0-14ГМ (Е-4,0-1,4ГМ) поставляется одним транспортным блоком в обшивке и изоляции с установленной горелкой. Арматура, насос питательный, экономайзер (по отдельному договору), а также отдельные узлы и детали, входящие в комплект поставки, но не установленные на блоке котла, поставляются отдельными групповыми местами.
